Produktens funktioner
Extremt hög initial permeabilitet och maximal permeabilitet (kärnfördel)
Den centrala fördelen med Permalloy ligger i dess extremt höga permeabilitet. Tack vare den exakta sammansättningen av cirka 79 % nickel och cirka 4 % molybden, tillsammans med en strikt kontrollerad kristallin textur, kan dess initiala permeabilitet (μᵢ) nå 20 000-50 000 och maximal permeabilitet (μmax) kan nå 200 000-0,0 avsevärt högre än 000-5 stål (μmax ≈ 50 000) och ferriter (μmax ≈ 10 000-20 000). Under mycket svaga magnetfält (som nivån på jordens magnetfält) ger Permalloy ett exceptionellt högt flödessvar, vilket gör det till ett idealiskt material för applikationer som magnetisk avskärmning och svag signaldetektering. Jämfört med andra högpermeabilitetsklasser (t.ex. 1J85) erbjuder 1J79 ett bredare linjärt område och mer stabila temperaturegenskaper.
Extremt låg koercitivitet och hysteresförlust
Tack vare sin höga renhet och optimerade kristallina textur har Permalloy extremt låg koercitivitet (Hc Mindre än eller lika med 10 A/m), en mycket liten hystereslooparea och betydligt lägre hysteresförluster jämfört med vanligt kiselstål och ferriter. I alternerande magnetfält är dess kärnförlustprestanda utmärkt, vilket gör den lämplig för tillämpningar med stränga krav på signaltillförlitlighet och effektivitet som ljudtransformatorer (20Hz-20kHz), precisionsströmtransformatorer och magnetiska förstärkare. Dess extremt smala hystereslinga säkerställer högfientlig överföring av svaga signaler med minimal distorsion.
Högre resistivitet för virvelströmsförlustkontroll
Resistiviteten för permalloy är ungefär 0,55-0,60 μΩ·m, betydligt högre än för vanligt kiselstål (cirka 0,25-0,30 μΩ·m). Tillsatsen av molybden ökar effektivt legeringens resistivitet, minskar virvelströmsförluster och förbättrar dess kärneffektivitet i medel- och högfrekventa tillämpningar. Den här egenskapen gör den lämplig för scenarier med stränga krav på effektivitet och temperaturökning, som hög-transformatorer, radarsystem och strömförsörjning för flyg (400 Hz). Jämfört med rena nickel-järnlegeringar (t.ex. 1J50) uppvisar 1J79 överlägsen högfrekvensprestanda tack vare molybdentillsats, vilket gör att dess arbetsfrekvens kan ökas med 2-3 gånger.
Goda bearbetnings- och formningsegenskaper
Permalloy uppvisar utmärkt varm- och kallbearbetbarhet, vilket gör att den kan smidas, rullas och stansas till olika former. Dess duktilitet överträffar den hos de flesta mjuka ferritmagneter, vilket gör den lämplig för tillverkning av komplexa laminerade kärnor, magnetiska sköldar och precisionsstansningar. Den kan rullas till extremt tunna remsor (tjocklek upp till 0,01-0,05 mm), perfekt för högfrekventa applikationer. Glödgning optimerar magnetiska egenskaper genom att lindra bearbetningsspänningar, återställa permeabiliteten och minska koercitiviteten. Konventionella bearbetningsoperationer såsom svarvning, fräsning, borrning och slipning är tillämpliga; Användning av skärverktyg i hårdmetall rekommenderas.
Utmärkt magnetisk skärmningsprestanda
Permalloys höga permeabilitet och låga koercivitet ger den unika fördelar i magnetiska skärmningsapplikationer. I likströms- och lågfrekventa växelmagnetiska fält kan Permalloy effektivt absorbera och styra magnetiska flödeslinjer, vilket ger extremt hög skärmningseffektivitet. Dess skärmningsprestanda är vida överlägsen den hos vanligt kiselstål och ferriter, vilket gör den lämplig för applikationer med extremt stränga krav på den magnetiska miljön, såsom precisionsinstrument, elektronmikroskop, kvantsensorer och MRI-magneter.
Tekniska specifikationer
Kemisk sammansättning (ASTM A753 legering typ 4 / GB/T 15018)
|
Element |
Standardkrav |
Anteckningar |
|
Ni |
78.5 - 80.5% |
Det viktigaste kärnelementet är den cirka 79 % nickelhalten, som bestämmer att den magnetiska anisotropikonstanten närmar sig noll för att uppnå hög permeabilitet. |
|
Mo |
3.8 - 4.2% |
Öka resistiviteten, undertrycka den ordnade fasomvandlingen av Ni₃Fe och förenkla värmebehandlingsprocessen |
|
Fe |
Återstående kvantitet (≈ 15-17%) |
Matriselement som ger flödestäthet och kostnadseffektivitet- |
|
Mn |
Mindre än eller lika med 0,60 % |
Strikt kontroll för att säkerställa magnetiska egenskaper och renhet |
|
Si |
Mindre än eller lika med 0,30 % |
Strikt kontroll för att säkerställa konsistens i magnetiska egenskaper |
|
C |
Mindre än eller lika med 0,02 % |
Strikt kontroll för att förhindra utfällning av karbider från att skada magnetiska egenskaper |
|
P |
Mindre än eller lika med 0,020 % |
Föroreningselement, strikt kontrollerade |
|
S |
Mindre än eller lika med 0,020 % |
Föroreningselement, strikt kontrollerade |
Fysiska egenskaper
|
Egendom |
Värde/intervall |
Testvillkor |
|
Densitet |
8,70 g/cm³ |
Rumstemperatur (20 grader) |
|
Curie temperatur |
≈ 450 grader |
- |
|
Mättnadsmagnetisk flödestäthet (Bs) |
0.75 - 1.0 T |
Rumstemperatur |
|
Tvångskraft (Hc) |
Mindre än eller lika med 10 A/m (glödgat tillstånd) |
Rumstemperatur, likström |
|
Initial permeabilitet (μᵢ) |
≈ 20,000-50,000 |
Glödgat tillstånd, svagt magnetfält |
|
Maximal permeabilitet (μmax) |
≈ 200,000-500,000 |
Glödgat tillstånd |
|
Resistivitet |
≈ 0.55 - 0.60 μΩ·m |
Rumstemperatur |
|
Termisk expansionskoefficient (20-100 grader) |
≈ 10.5 × 10⁻⁶ /K |
- |
|
Elastisk modul (Youngs modul) |
≈ 200 GPa |
Rumstemperatur |
|
Magnetism |
Ferromagnetism (under Curie-punkten) |
Curie-punkten är ungefär 450 grader, och den förvandlas till paramagnetism efter att ha överskridit denna temperatur. |
Mekaniska egenskaper (glödgat tillstånd, typiska värden)
|
Egendom |
Typiskt värde |
Specifikation |
|
Draghållfasthet |
≈ 550 MPa |
ASTM A753 |
|
Styrka (0,2 % offset) |
≈ 340 MPa |
ASTM A753 |
|
Förlängning (4D) |
Större än eller lika med 35 % |
ASTM A753 |
|
Hårdhet |
80-95 HRB |
- |
Magnetiska egenskaper (glödgat tillstånd, typiska värden)
|
Prestanda |
Antal |
Testförhållanden |
|
Mättnadsmagnetisk flödestäthet (Bs) |
0.75 - 1.0 T |
Rumstemperatur |
|
Tvångskraft (Hc) |
Mindre än eller lika med 10 A/m |
Glödgat tillstånd, likström |
|
Initial permeabilitet (μᵢ) |
≈ 20,000-50,000 |
Glödgat tillstånd, svagt magnetfält |
|
Maximal permeabilitet (μmax) |
≈ 200,000-500,000 |
Glödgat tillstånd |
Höga-temperaturprestanda
Curie-temperaturen i Permalloy är cirka 450 grader. Inom temperaturintervallet från rumstemperatur till 100 grader ändras dess permeabilitet mycket lite med temperaturen, vilket gör den lämplig för precisionsinstrument och miljöer för detektering av svaga magnetfält. Under kontinuerliga driftsförhållanden över 100 grader inträffar emellertid en betydande dämpning av permeabiliteten, vilket gör den olämplig för hög-magnetiska applikationer.
Antioxidantegenskaper:
Permalloy uppvisar goda antioxidantegenskaper i normala atmosfäriska miljöer. Vid exponering för fuktiga eller korrosiva miljöer under en längre period rekommenderas rostskyddsbehandling eller ytbeläggningsskydd (som nickelplätering eller guldplätering).
Organisatorisk stabilitet:
Genom att optimera värmebehandling (hög-vätgasglödgning + kontrollerad kylning) kan kornstrukturen hos Permalloy kontrolleras exakt för att säkerställa konsekventa magnetiska egenskaper. Värmebehandlingsprocessen påverkar direkt den slutliga magnetiska prestandan och måste kontrolleras strikt.
Värmebehandlingssystem
De slutliga magnetiska egenskaperna hos permalloy är starkt beroende av värmebehandlingsregimen, med gemensamma specifikationer enligt följande:
Hög-temperaturglödgning (för att återställa optimala magnetiska egenskaper): Värm till 1100-1200 grader i en väte- eller vakuumatmosfär, håll i 1-2 timmar (beroende på tvärsnittstjocklek), kyl sedan med en kontrollerad hastighet (cirka 100-300 grader med 0 grader), följt av snabbare rumstemperatur till 60 grader /h.
Obs! Temperaturintervallet nära 600 grader är avgörande för ordnings-störningsövergången; den måste passera genom med en hastighet som är större än eller lika med 100 grader/h för att undvika bildningen av den Ni3Fe-ordnade fasen, vilket skulle orsaka en minskning av permeabiliteten. Kornstorleken efter glödgning bestämmer direkt permeabilitet och koercitivitet och måste kontrolleras strikt.
Stress-avlastningsglödgning (efter stämpling/bearbetning):
Värm till 750-850 grader, håll i 1-2 timmar, kyl med en hastighet av 100-200 grader /h till 500 grader, luftkyla sedan. Används för att eliminera bearbetningsspänningar och återställa magnetiska egenskaper.
Notera:
1. Värmebehandling bör utföras efter slutlig mekanisk bearbetning för att förhindra att bearbetningspåkänningar försämrar magnetiska egenskaper.
2. Under vätgasglödgning måste daggpunkten vara under -40 grader för att undvika ytoxidation.
3. Nedkylningshastigheten måste vara tillräckligt hög (större än eller lika med 100 grader/h till 600 grader) för att säkerställa fullständig förekomst av den ordnade-oordnade transformationen.
Jämförelse av magnetiska egenskaper och applikationsval
|
Prestanda indikatorer |
Permalloy (1J79) |
Vanligt kiselstål (M-19) |
Ferrit |
|
Mättnad magnetisk flödestäthet Bs (T) |
0.75 - 1.0 |
≈ 2.0 |
≈ 0.3-0.5 |
|
Curie temperatur (grad) |
≈ 450 |
≈ 750 |
≈ 200-300 |
|
Resistivitet (μΩ·m) |
≈ 0.55-0.60 |
≈ 0.25-0.30 |
≈ 10⁶-10⁷ |
|
Initial permeabilitet μᵢ |
≈ 20,000-50,000 |
≈ 1,000 |
≈ 2,000-10,000 |
|
Maximal permeabilitet μmax |
≈ 200,000-500,000 |
≈ 50,000 |
≈ 10,000-20,000 |
|
Tvångskraft Hc (A/m) |
Mindre än eller lika med 10 |
Mindre än eller lika med 200 |
Mindre än eller lika med 50 |
|
Kärnfördelar |
Extremt hög μ, låg Hc, svag signalresponskänslighet |
Låg kostnad, hög Bs |
Hög resistivitet, hög frekvens tillämplig |
|
Urvalsförslag |
Används främst för detektering av svag signal, precisionsströmtransformatorer, hög-känslig magnetisk skärmning och magnetiska förstärkare |
Används främst för konventionella applikationer som kraftfrekvenstransformatorer, motorer och elektrisk utrustning |
Används främst för hög-frekvens (>100 kHz) applikationer och EMI-filtrering |
Tillämpligt media
1. Atmosfärisk miljö: Uppvisar god korrosionsbeständighet under normala förhållanden, jämförbar med austenitiskt rostfritt stål.
2. Precisionsinstrumentolja, isolerande media: Bra kompatibilitet.
3. Elektriska isoleringsmedia: Lämplig för transformatorolja, isolerande färg, etc.
4. Torra gaser, inerta atmosfärer: Tillämplig för värmebehandling och skyddsprocesser.
Notera:
Permalloy är en metallisk mjuk magnetisk legering och är inte lämplig för frätande vätskemiljöer som starka syror och starka alkalier. Vid långtidsexponering för fuktiga miljöer rekommenderas rostskyddsbehandling (t.ex. applicering av rostskyddsolja eller plätering). Det är benäget att korrosion i miljöer som innehåller svavel- eller saltspray, vilket gör ytskyddsbehandlingar (t.ex. nickelplätering, guldplätering) nödvändiga.
Permalloy (1J79) är speciellt utformad för hög permeabilitet, svag signaldetektering och magnetiska applikationer med hög känslighet, rekommenderas för användning inom följande områden:
Applikationsfält
-
Magnetisk skärmning med hög känslighet
Magnetisk skärmning för precisionsinstrument, elektronmikroskop, kvantsensorer, MRI-magneter och rum för mätning av svaga magnetfält. Dess extremt höga initialpermeabilitet möjliggör effektiv avskärmning av externa magnetfältstörningar även vid mycket svaga magnetfält (geomagnetiska nivåer). -
Puls- och signaltransformatorer
Pulstransformatorer, bredbandstransformatorer, isoleringstransformatorer, hög{0}}ljudtransformatorer och strömtransformatorer. Dess extremt höga permeabilitet och ultra-låga hysteresförlust möjliggör hög-fidelity signalöverföring, med driftsfrekvenser upp till 20Hz-20kHz, och vissa upp till 100kHz. -
Magnetiska förstärkare och modulatorer
Ultra-känsliga magnetiska förstärkare, magnetiska modulatorer, DC-strömsensorer (DCCT) och fluxgate-sensorkärnor. Dess låga koercitivitet och låga förlustegenskaper underlättar förstärkning och detektering av svaga signaler. -
Precisionssensorer och mätinstrument
Precisionsström-/spänningstransformatorer, standardbryggor, precisionseffektmätare och fluxgate-magnetometrar. Dess extremt höga initiala permeabilitet säkerställer linjär respons vid låga magnetiska flödestätheter. -
Vetenskaplig forskning och precisionsinstrument
Magnetisk skärmning för partikeldetektorer, atomklockor, supraledande kvantinterferensanordningar (SQUIDs), spektrometermagnetiska kretsar och elektromagnetiska balanser. -
Telekommunikation och RF-teknik
Hög-filterinduktorer, bredbandstransformatorer, operatörskommunikationstransformatorer och telefonlinjetransformatorer. Driftsfrekvenser kan täcka intervallet från ljud till flera MHz. -
Medicinsk utrustning
Magnetisk skärmning för biomagnetiska mätningar, magnetokardiografi (MCG) skärmning och magnetoencefalografi (MEG) skärmning.
Leverans och anpassning
Vi erbjuder flexibla och pålitliga lösningar för leveranskedjan för att säkerställa att du får Permalloy(1J79)-material som perfekt matchar dina projektkrav.
|
Form |
 Plåt/Plåt
|
 Stång/Stång
|
 Rör/rör
|
 Band/plåtspole
|

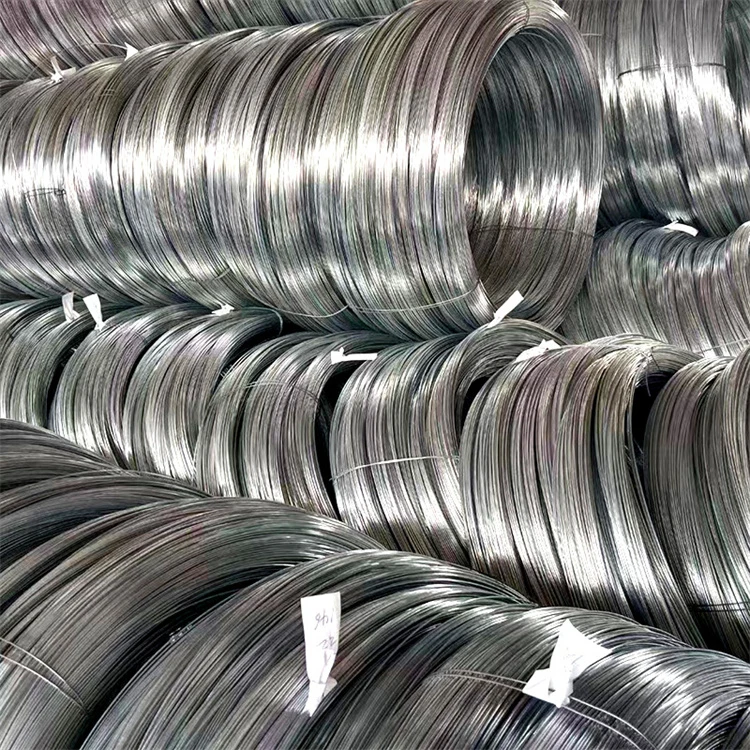

 Tråd/Trådstång
|
|---|---|---|---|---|---|
|
Konventionell räckvidd |
Tjocklek: 0.5 - 100 mm |
Diameter Φ6-500mm |
Ytterdiameter Φ10-300mm |
Tjocklek: 0,01 – 3,0 mm |
Diameter Φ0,05-10 mm |
|
Anpassningsförmåga |
Varm-valsade eller kall-valsade plåtar, ultra-tunna plåtar (från 0,1 mm), stansade delar, längd-skärning till specificerade mått, speciella ytbehandlingar (betning, polering) |
Smidda stänger, varmvalsade-stänger, polerade stänger, formade stänger och olika värmebehandlingsförhållanden (glödgning, stabilisering) |
Sömlösa rör, svetsade rör, skärning med fast-längd |
Precisionsremsmaterial (minsta tjocklek 0,01 mm), stämplingsspolmaterial, laminerad blanking, icke-standardbredder, speciella skyddsfilmer |
Precisionsritning, svetsning av tillsatstråd, speciell ytbehandling |
Varför välja oss? - Pålitlig ingenjörsteknik. Pålitlig leverans.
Vi är inte bara en leverantör, utan en pålitlig materialpartner för dig i Kina.
Vertikalt integrerad produktion
Egen 20 000㎡ anläggning med 10+ automatiserade linjer (8,000+ ton/år). Internt-verktygs- och matriscenter möjliggör snabb anpassning och effektiv kostnadskontroll - ingen mellanhänderuppmärkning.
Strikt kvalitetskontroll i varje steg
Full spårbarhet över viktiga QC-kontrollpunkter under hela produktionen. 100 % i enlighet med ASTM/ASME-, EN- och GB-standarderna. Materialtestrapporter tillgängliga med varje leverans.
Pålitlig leverans och exportförpackning
10+ år med export till Europa, Nordamerika, Sydostasien och Mellanöstern med vattentätt och anti-rostskydd, kombinerat med flexibla fraktalternativ, säkerställer säker och-ankomst i tid.
Provvalidering före massproduktion
Vi tillhandahåller gratisprover för kvalitetsverifiering, så att du bara kan lägga bulkordrar efter godkännande. Vi säkerställer konsekvens från prov till massproduktion genom noggrann dimensionsmätning och transparent tillverkning.
